【学习】风冷模块热回收的几种形式图示
日期：2022-08-26 14:31:06
浏览次数:2793
热回收概念：

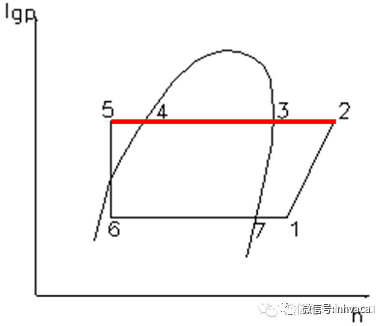

如下图，在lgP-H图中：
2点到5点的过程为整个冷凝过程；
2点到3点是制冷剂的过热段显热放热过程；
3点到4点是制冷剂的潜热放热过程；
4点到5点是制冷剂的过冷段显热放热过程。
部分热回收指部分利用制冷剂的冷凝热加热生活用水，水温高于冷凝温度（上图2—3过程）；
全部热回收指制冷剂过热蒸气冷却、冷凝和过冷，冷凝热全部回收加热生活用水，水温低于冷凝温度（上图2—5过程）。
部分热回收：只利用压缩机出口蒸汽显热，蒸汽显热一般占全部冷凝热的15﹪左右，其它的冷凝热在冷凝器中被风机带走；
全热回收：利用全部的冷凝热。
